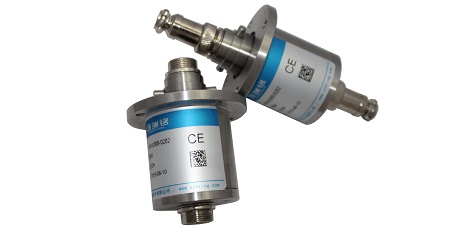

HRSHS超高速導電滑環

● 專為超高轉速設備而設計；
● 轉速可達100000轉/分以上；
● 抗干擾設計，信號傳輸無雜訊；
● 產品精度極高；
● 電接觸材料采用進口關鍵材料，具有超強的傳輸穩定性。

技術參數

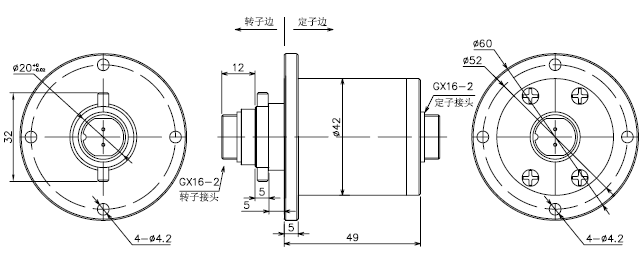

圖紙
安裝方式
可選項
型號定義

電氣性能 Electrical Spec.
額定電壓 Rating voltage	380VAC
額定電流 Rating current	2A/路或信號 2A /Ring or signal
絕緣電阻Insulation resistance	1000MΩ@500VDC
耐壓 Dielectric strength	600VDC@50HZ
電氣噪音 Electrical noise	10mΩ@6VDC,50mA,5Rpm
機械性能 Mechanical Spec
轉速 Speed	20000-100000Rpm
扭矩 Torque	60N.cm
防護等級 Seal class	IP54
接觸材料 Contact material	貴金屬 Precious Metal
導線規格 Lead Wire	12色1.0mm² Teflon高溫線
環境性能 Environment
工作溫度 Working temperature	-40℃~+80℃
環境濕度 Humidity	10% to 90% RH
環保認證 Materials	Lead Free,RoHS compliant
CE Certified	YES

安裝導電環 Slip ring installation
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。
As shown on the right picture，position the slip ring in the
desired location and tighten it to the shaft by four set screws.
Anti-Rotation tap is used for connecting the stator of slip
ring with the stationary member of euipment.
注意事項 CAUTION:
因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在
滑環兩頭強行緊固安裝，否則可能導致過早損傷導電滑環。
If possible geometric mismatching between the customer's
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.
把導線排好并做必要的連接，防止導線妨礙電滑環的自由旋轉。
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.

◆ 導線長度

◆ 可選法蘭安裝

◆ 可指定出線方式

◆ 最大可支持:10路

◆ 熱電偶信號混合

◆ 屏蔽電纜

◆ 可選航空接頭

◆ 可混合高速率數據傳輸（以太網傳輸）

◆ 傳輸頻率可達500MHz

◆ 軍工級別
