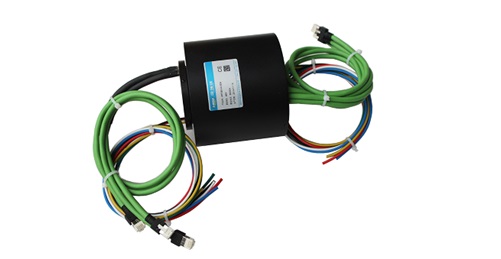

以太網技術參數

以太網

雙通道100M/1000M base T

接頭

RJ45

誤碼率BER

1.00E-10

插入損耗

2db

電氣性能 Electrical Spec.

額定電壓 Rating voltage

380VAC

額定電流 Rating current

信號或5A/路,10A/路  Signal or 5A /Ring,10A /Ring

絕緣電阻Insulation resistance

1000MΩ@500VDC

耐壓 Dielectric strength

600VDC@50HZ

電氣噪音 Electrical noise

10mΩ@6VDC,50mA,5Rpm

機械性能  Mechanical Spec

轉速 Speed

0-600Rpm

扭矩 Torque

60N.cm

防護等級 Seal class

IP54--IP68

接觸材料 Contact material

貴金屬 Precious Metal

導線規格 Lead Wire

12色1.0mm² Teflon高溫線

環境性能 Environment

工作溫度 Working temperature

-40℃~+80℃

環境濕度 Humidity

10% to 90% RH

環保認證 Materials

Lead Free,RoHS compliant

CE Certified

YES

安裝導電環 Slip ring installation

  如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個

緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。

   As shown on the right picture，position the slip ring in the

 desired location and tighten it to the shaft by four set screws.

 Anti-Rotation tap is used for connecting the stator of slip

 ring with the stationary member of euipment.

 注意事項 CAUTION:

 因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在

滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。

 If possible geometric mismatching between the customer's

application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.

  把導線排好并做必要的連接，防止導線妨礙滑環的自由旋轉。

  Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.

      ◆ 導線長度

      ◆ 可選法蘭安裝

      ◆ 可指定出線方式

      ◆ 最大可支持:1-8組

      ◆ 防護等級：IP65,IP68 可選

      ◆ 屏蔽電纜

      ◆ 可選航空接頭

      ◆ 信號，同軸電纜，功率線混合

      ◆ 傳輸頻率可達500MHz

      ◆ 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）

      ◆ 熱電偶信號混合

      ◆ 氣壓/液壓 混合

      ◆ 軍工級別
