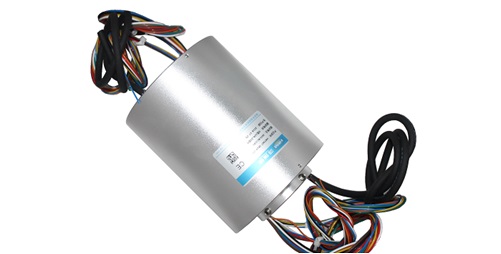

HRWE-T系列風電滑環
● 專為千瓦級中型風機而設計；
● 電流可達30A/路，60A/路；
● 可傳輸profibus等屏蔽電纜信號；
● 金-金觸點，使用壽命長達20年。
典型應用
小型風機、顯示/展覽設備、機器人、試驗設備、旋轉傳感器、緊急照明設備
|
電氣性能 Electrical Spec. |
|
|
額定電壓 Rating voltage |
380VAC |
|
額定電流 Rating current |
信號，5A/路,10A/路 Signal or 5A /Ring,10A /Ring |
|
絕緣電阻Insulation resistance |
1000MΩ@500VDC |
|
耐壓 Dielectric strength |
600VDC@50HZ |
|
電氣噪音 Electrical noise |
10mΩ@6VDC,50mA,5Rpm |
|
機械性能 Mechanical Spec |
|
|
轉速 Speed |
0-600Rpm |
|
扭矩 Torque |
60N.cm |
|
防護等級 Seal class |
IP54 |
|
接觸材料 Contact material |
貴金屬 Precious Metal |
|
導線規格 Lead Wire |
12色1.0mm² Teflon高溫線 |
|
環境性能 Environment |
|
|
工作溫度 Working temperature |
-40℃~+80℃ |
|
環境濕度 Humidity |
10% to 90% RH |
|
環保認證 Materials |
Lead Free,RoHS compliant |
|
CE Certified |
YES |
|
安裝導電環 Slip ring installation |
|
|
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因?yàn)?a href="http://www.gokrd.com.cn">滑環和客戶具體應用之間可能存在機械誤差，不推薦在|
◆ 導線長度 |
|
◆ 可選插接頭 |
|
◆ 可指定出線方式 |
|
◆ 氣壓、液壓混合 |
|
◆ 可傳輸Profibus，CANbus，F(xiàn)ast Ethernet等總線數碼 |
|
◆ 裝配法蘭置于轉子端部，能很好地與風機減速機相配 |
|
◆ 可選擇光纖數據傳輸 |
|
◆ 可選擇增量式或絕對值式編碼器 |
|
◆ 采用德國HARTING工業標準插口或按客戶需要 |
|
◆ 軍工級別 |
