導電滑環與接觸零件刷架的簡述

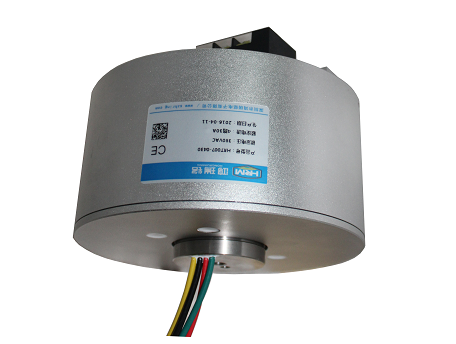

        導電滑環是一款既能穩定地傳輸電流和信號又能360度無限制旋轉的機電部件，可能大部分人看到導電滑環，會覺得這就是一種很平常的零部件，其實不是的，它是非常精密的，內部結構復雜，通常我們可以把導電滑環整個結構分為兩大部分：主體支架、軸承、導電環、絕緣體、轉子導線等組成了轉子部分；另外一部分定子是由定子主體支架、刷架、刷絲和定子導線等組成。導電滑環的主要工作原理是把刷絲固定在刷架上，一端連上刷絲，另一端連上導線引出滑環內部形成電刷架，再把電刷架加上相應的壓力固定在導電環上，一環一環地連接，相鄰兩環用絕緣體隔開，再利用電刷在發電機或其他旋轉機械設備的固定部分和旋轉部分之間傳遞電流或信號，將外部的電流通過電刷引進斂財加載到轉動的轉子端，再由轉子端輸出電流或信號到另一端的設備，從而完成了整個傳輸?shù)倪^程。另外導電滑環還具有換向的功能，即能改變電流的方向，具體應用可就特定款的導電滑環咨詢滑環廠家。



        導電滑環的關鍵部位可以說是接觸零件即電刷了，但是電刷是精密導電滑環所衍生出來的產物，傳統的滑環沒有電刷，取而代之的是粗糙的碳刷，碳刷材質可以是石墨、半石墨、低銅、高銅、金屬等，形狀一般是方塊形的，會配合環面的弧度做出相對緊密的貼合方式。碳刷式接觸材料是以大面積為接觸形式，也就是我們說的面接觸，經過近二十年的技術創新，研究發現點接觸可能比面接觸更適合導電滑環的傳輸和運作，甚至用點接觸式的滑環壽命比以往的導電滑環要長得多，穩定性也似乎更勝一籌，雖然現代的工業機械設備中仍有一部分采用傳統碳刷式的導電滑環，但更多的是采用電刷（點接觸式）做為導電滑環的接觸材料。另外，傳統碳刷式的導電滑環只適用于電流比較大的應用環境，像一些精密的電信號，傳統碳刷式滑環還無法完整地傳輸，而且對材質的要求是機械強度非常大，碳刷有可能還不太耐磨，稍微久一點使用后會產生非常多的粉末和碎屑，需要經常清理和維護；相比較下，新式的導電滑環雖然體積看起來小巧精致，但是它不僅能適用于大電流的傳輸，也能適用于弱電、低電、各種精密信號還包括氣、液的傳輸，且傳輸結構更精密、方式更靈活、效果更加精準，使用一兩年后也不會有什么磨屑等雜質產生，長久運行狀態下也不會產生過大的熱量（會自動散熱），而且傳輸噪音非常小，使用壽命等各方面明顯優于傳統的碳刷滑環甚至金屬刷組成的面接觸式滑環。

        以上就是導電滑環與其接觸零件刷架的簡述，如需了解更多有關這方面的信息，請持續關注 http://www.gokrd.com.cn
