導電滑環信號線屏蔽如何處理？
發布日期：2019-02-26 16:49:07
導電滑環信號線屏蔽如何處理？

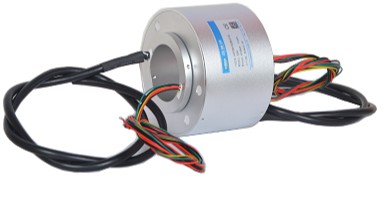

在信號滑環、高速滑環的生產中，經常會遇到屏蔽線通過滑環，信號不能夠出現干擾。
如何保證和實現這一點？
首先，我們需要了解屏蔽接地的原理。通常有兩種處理方法：屏蔽層的單端接地和屏蔽層的多端接地。
所以，什么叫屏蔽層單端接地？
1.屏蔽層的一端接地是屏蔽電纜一端金屬屏蔽層的直接接地，另一端不接地或不接地。在信號滑環中，滑環的外殼懸掛并通過外殼和屏蔽線連接。轉子的屏蔽線與接地線直接連接。
屏蔽層單端接地方式適用于短線，電纜長度對應的感應電壓不應超過安全電壓。靜電感應電壓的存在會影響電路信號的穩定性，有時會形成天線效應。
所以，什么叫屏蔽層雙端接地呢？
屏蔽層的兩端接地是電纜金屬屏蔽層兩端的連接。在信號滑環中，滑環的外殼與屏蔽線相連，定子和轉子屏蔽線連接到地線上。
在制作信號滑環的過程中，屏蔽層的處理是非常關鍵和重要的。為了滿足電磁兼容標準，必須保證外部電磁干擾不能是滑環，滑環的電磁干擾不能是外部的。
